LTC5533双通道RF功率检波器基本信息

LTC5533是一款双通道RF功率检波器，适用于工作频率范围为300MHz至11GHz的RF应用。两个独立的温度补偿型肖特基二极管峰值检波器和缓冲放大器集成在一个小型4mmx3mmDFN封装中。采用片内肖特基二极管对RF输入电压进行峰值检波。检波电压被缓冲并提供给VOUT引脚。一种节能停机模式可将电流减小至每通道2µA以下。初始输出启动电压可采用VOS引脚进行精准的调节。

LTC5533在–32dBm至12dBm的输入功率电平范围内工作。

特征

•两个独立的温度补偿型肖特基二极管RF峰值检波器

•45dB通道至通道隔离度(在2GHz)

•宽输入频率范围：300MHz至11GHz*

•宽输入功率范围：–32dBm至12dBm

•具有2x增益的缓冲检波器输出

•可调的VOUT启动电压

•宽VCC范围：2.7V至6V

•低工作电流：每通道<500µA

•低停机电流：每通道<2µA

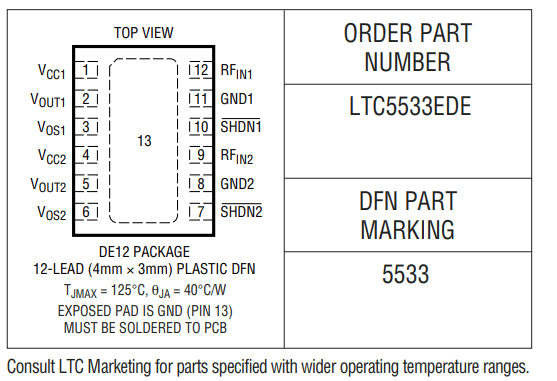

•4mmx3mmDFN封装
