LTC1569-7低通滤波器的详细信息及特征

LTC1569-7是一款10阶低通滤波器，其具有线性相位和根升余弦幅度响应。LTC1569-7的高选择性与其通带中的线性相位相结合，使之适合于数据通信和数据采集系统中的滤波处理。此外，其根升余弦响应为PAM数据通信提供了较佳的脉冲整形。滤波器衰减为57dB(在1.5·fCUTOFF)、60dB(在2·fCUTOFF)和超过80dB(在6·fCUTOFF)。该器件具有5mV的最大DC偏移，因而可使那些对DC准确度敏感的应用从中获益。

LTC1569-7是一款不需要一个外部时钟、但是其截止频率可利用单个外部电阻器来设定(典型准确度为3.5%或更好)的采样数据滤波器。该外部电阻器设置一个内部振荡器，后者的频率在被加至滤波器网络之前进行1分频、4分频或16分频。引脚5负责确定分频器设置。因此，对于每个外部电阻器阻值最多可获得3种截止频率。通过采用各种不同的电阻值和分频器设置，可在7个倍频程的范围内设定截止频率。

特征

•一个外部电阻器R设定截止频率

•根升余弦响应

•高达300kHz的截止频率(采用单5V电源)

•高达150kHz的截止频率(采用单3V电源)

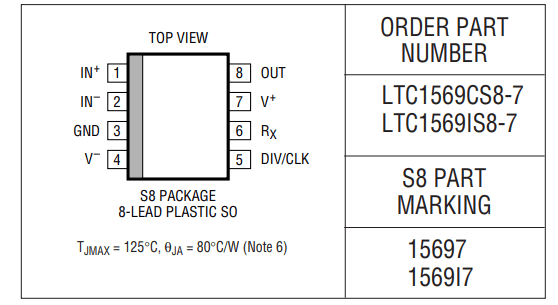

•采用SO-8封装的10阶、线性相位滤波器

•DC准确，VOS(MAX)=5mV

•低功率模式

•差分或单端输入

•80dBCMRR(DC)

•80dB信噪比，VS=5V

•采用3V至±5V电源工作
